屏蔽電纜如何接地

在測量控制中有供電地系統、模擬信號地系統、數字信號地系統。為了消除各地系統之間的相互干擾，各地系統的地應隔離開。但地與接地是不同的概念，這里的地是指系統的公共參考點。而人們常說的接地，就是將公共點接地來固定“零電位”。接地是為了安全、防止危險，在生產現場大都是采取將接地系統就近接地，如果接地點在一個以上，就產生了地回路，也就會出現流過地回路的電流，這樣就會形成耦合干擾問題。

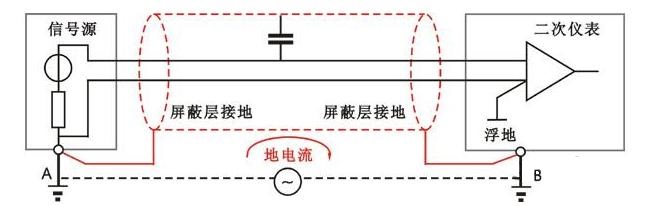

圖1 屏蔽電纜兩端接地示意圖

如圖1中接地點A和接地點B之間會有電位差，也就會有電流，該干擾信號會與有用信號相混合，這是第一種干擾信號。圖1中信號線的屏蔽層如果在信號源和二次儀表兩端都接地，則屏蔽層的感應電流通過屏蔽層與信號線的分布電容，會耦合到信號線中，該干擾信號混到了有用信號中，這是第二種干擾信號。要消除第二種干擾，首先就要避免產生地回路，而采取屏蔽層一端接地可達到目的，即信號源和信號屏蔽電纜只在一處接地，使地回路斷開，如圖2所示，這時雖然二次儀表公共點與接地點B是相連接的，但也不會形成地回路了。同時二次儀表的輸入端對地采取浮空措施，使二次儀表輸入信號線路與機殼隔離開，這樣效果更好，采用這些方法基本可防止地電流干擾的產生。

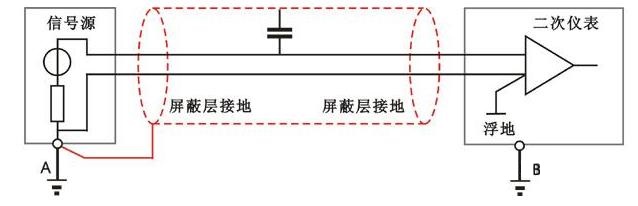

圖2 屏蔽電纜一端接地示意圖

一點接地時，選擇接地點也很重要，對于屏蔽電纜其接地點應靠近被屏蔽的感應電路的入地點，如圖2中，如果B點是高電平電場，A點是低電平電場，為避免高電平電場對低電平電場的干擾，接地點應盡量靠近低電平A的入地點。

如果屏蔽的是信號線，應靠近干擾源處接地，總之接地的原則是盡量使屏蔽層上的感應電流不流入信號線，以避免引入干擾。如將接地接在二次儀表的輸入端，則屏蔽層的感應電流可能就會流經信號線引入干擾。但將接地點接在A點，由于屏蔽層與信號線處被認為是等電位的，則沒有電流流經信號線。

對于信號線長距離傳輸時，由于單根導線長度所限，可能會涉及延長線的接線問題，這時應保證屏蔽的連續性，即盡量避免使用接線盒，如果必須用接線盒時，要使屏蔽與信號端子盡可能近些，露出的信號線長度以不大于20mm為妥，這時屏蔽層也要用端子來進行連接或焊接。

對于移動使用的拖鏈電纜，其屏蔽層的接地方式亦是如此。一端接地時，屏蔽層電壓為零，可顯著減少靜電感應電壓；兩端接地使電磁感應在屏蔽層上產生一個感應縱向電流，該電流產生一個與主干擾相反的二次場，抵消主干繞場的作用，顯著降低磁場耦合感應電壓，可將感應電壓降到不接地時感應電壓的1%以下。

Q
坦克鏈里一定要用拖鏈電纜嗎？

A
坦克鏈，也稱拖鏈，又名電線電纜保護拖鏈（Cable carrier），是一種束縛電纜或電線或空壓管及油壓管以方便其轉動及運動的裝置。因為工作時需跟隨坦克鏈系統來回彎曲工作，電纜必須具有高柔性、韌性強、耐彎曲、耐磨、耐拖拽的特性，最好就使用拖鏈專用高柔性電纜。
Q
拖鏈電纜有哪些型號？

A
拖鏈電纜型號眾多，一般常見的國產拖鏈電纜型號有TRVV、TRVVP、TRVVSP(TRVVPS)。
